自動門多功能擴展器說明書

供電電源：AC/DC12∽36V 允許最大電鎖電流：3A（12V）

靜態功耗：35mA 動作電流：85mA（不含電鎖電流）

開鎖和自動開門的配合時差：0.5秒

專業裝置：內置突波吸收器。

發射接收方式：微波磙碼

遙控器電池動作：≥18000次

工作環境溫度：-42c~45c 工作環境濕度：10~90%RH

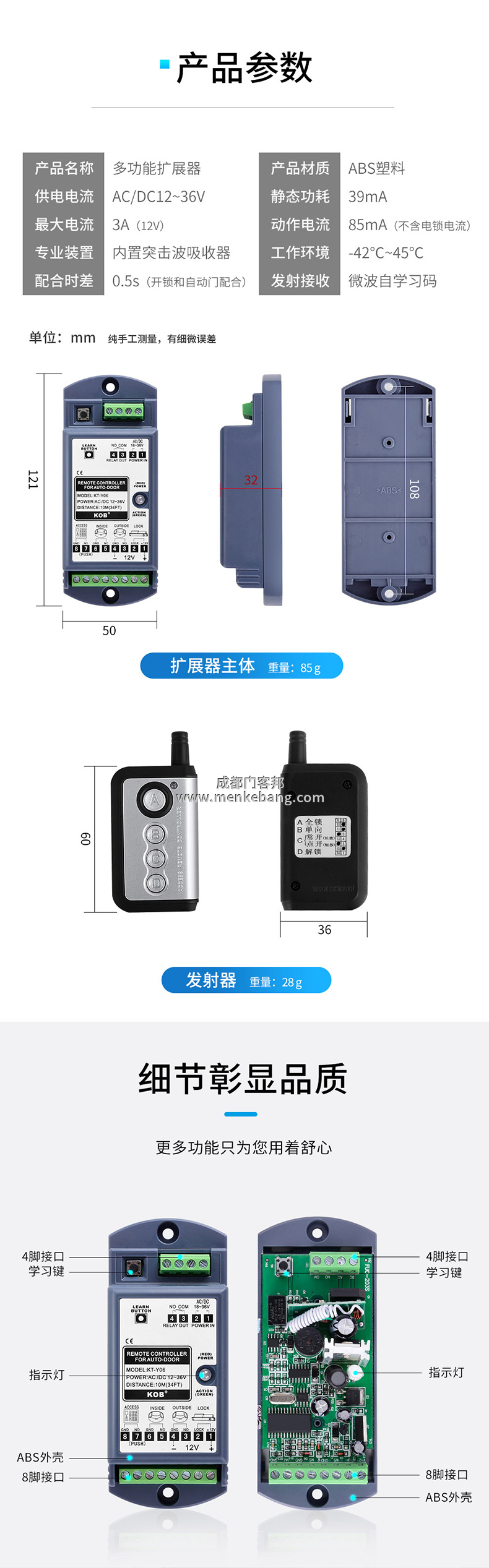

外觀尺寸：123mm（L）*50mm（W）*32mm（H）

總重量：280克

一、安全指示

非常感謝購買本產品，為了正確使用本產品，請在使用前認真閱讀本操作手冊。

二、產品概況

按遙控器A鍵：內外探頭感應均失效，外門禁盤失效，電鎖自動上鎖，

(全鎖）內外 側人員徹底無法進入。夜間或節假日防盜上鎖時段用。

按遙控器B鍵：外探頭感應失效，并且電鎖自動上鎖，但外門禁盤和內感應器有效，

（單向）只有內部人員刷卡可以進入。內探頭有效，可以出去。下班前清場時段用。

按遙控器C鍵：內外探頭及門禁器全部失效。自動門保持全開狀態，

（全開） 不關回。搬運、臨時通風及應急時段用。

按遙控器D鍵：內外探頭感應有效。正常營業工作時段用。（雙向）

三、產品整體特征

1. 大電流電鎖輸出模塊。

2. 特有12V∽36V交直流電源輸入，方便直接從平移門機組取電。

3. 精致外殼設計；易固定，體積小巧。

4. 內置突波吸收器，可有效防止電鎖動作時的回流火花。

5.四鍵遙控器人性化設計，輕松進行自動門的四種工作狀態切換。

6. 所有感應門控信號統一進擴展器，由擴展器輸出接點自動開門信號和門禁電鎖信號。并已作內部時差配合，確保順暢自動拔鎖開門。

7. 遙控切換時有聲響指示，可以確認切換是否有效。

四、輸入輸出引線定義

① 本系統具有狀態的掉電記憶功能，當停電重新來電時，自動門會自動性的恢復到停電前的狀態。

② 門禁器的輸入信號可以為無源的短接信號，也可以直接輸入PUSH信號。

五、自動門功能擴展器接線

注：內外感應探頭的電源不要從本功能擴展器接取，可接至自動門主控制器原探頭電源的端子上。

六、特別注意注意事項

特別注意輸入電源可取自平移自動門機組的AC/DC 12∽36V，但要保證容量足夠。無法直接引用常規自動門機組的控制電源時，則要另外配接足夠容量的12V直流穩壓電源。

如直流12V電源輸入時要從8連拼端子的1、4端接入，不能接錯。

直流穩壓電源的實際輸出電流必須大于電鎖具的最大動作電流（最好達到1.5倍以上）。

當內置的功能擴展器，藏入較深時，可能會使切換的指示響聲變輕。

特別提示：內外探頭及門禁器的輸入信號必須為無源的短接信號。

內外感應探頭的電源不要從本功能擴展器接取，可接至自動門主控制器原探頭電源的端子上。

本擴展器的上電初始狀態出廠設置為門禁控制狀態（相當于按過B鍵），如需來電的初始狀態設到正常感應狀態，則只需撥動撥碼開關到相應的位置即可，具體見接線端子說明。
